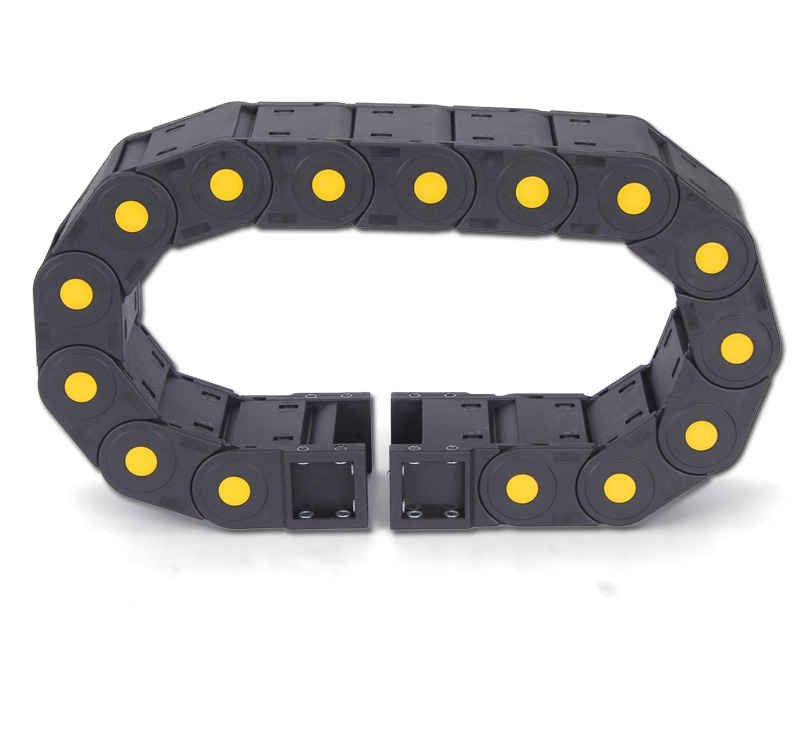

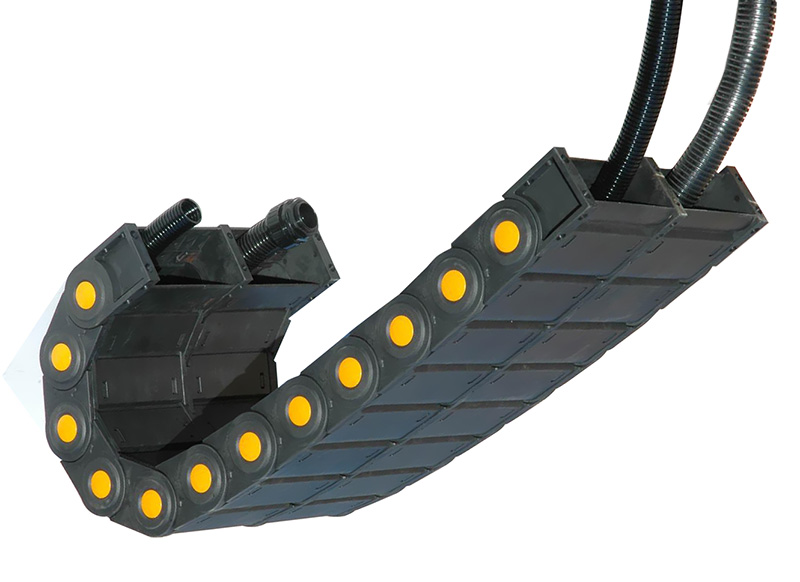

35全封閉普通電纜拖鏈
更新：2016-11-22 0:18:22點擊：
- 產品品牌
- 產品型號
產品介紹
35全封閉普通電纜拖鏈規格表：
| 型號 | 內腔（高×寬） | 外徑（高×寬） | 彎曲半徑（R） | 節距 | 不支撐長度 | 型式 |
| 35.50 | 35×50 | 66×91 | 100.125 | 65 | 8 | 上下蓋均可開，滾輪橋式、滾輪全封閉 |
| 35.75 | 35×75 | 66×116 | 65 | 12 | ||
| 35.100 | 35×100 | 66×141 | 65 | 14 | ||
| 35.125 | 35×125 | 66×168 | 65 | 16 | ||
| 35.150 | 35×150 | 66×193 | 65 | 18 | ||
| 35.175 | 35×175 | 66×218 | 65 | 20 |

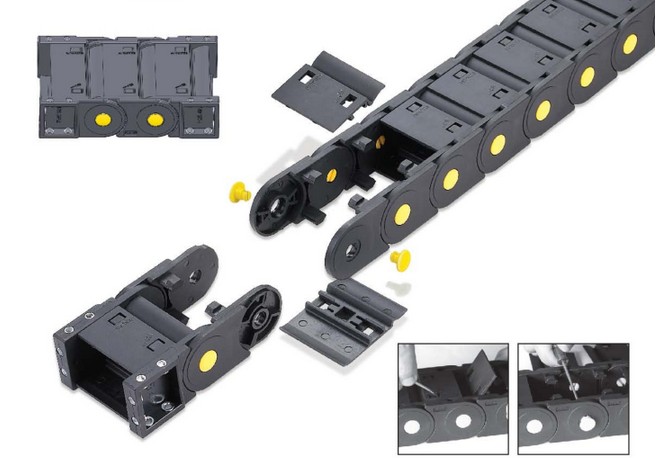

35全封閉普通電纜拖鏈內部構造圖：

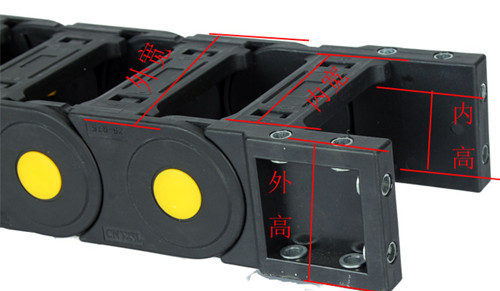

35全封閉普通電纜拖鏈技術參數示意圖：
所標拖鏈所有技術參數單位為毫米MM

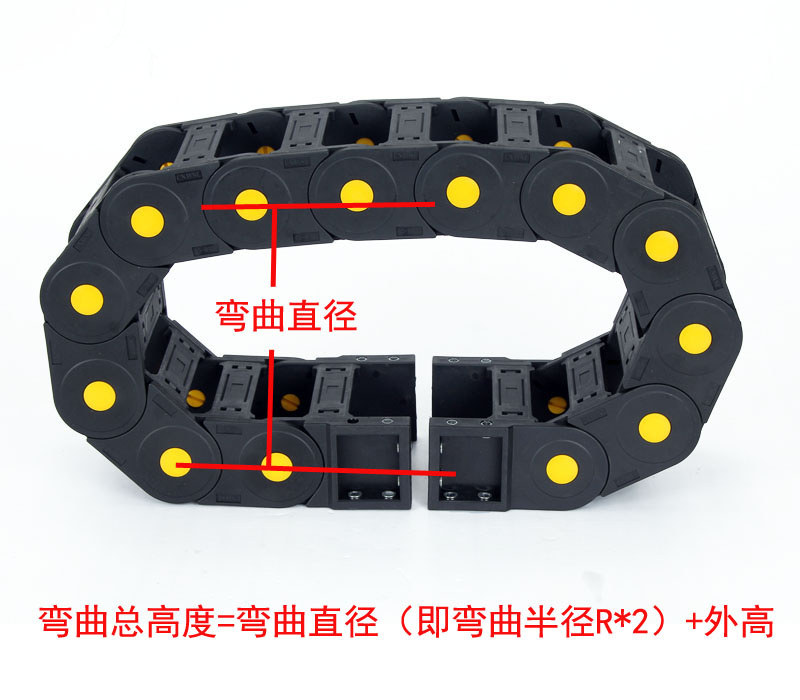

35全封閉普通電纜拖鏈半徑的選擇：
本公司每個規格的拖鏈都有多種彎曲半徑可供客戶選擇（彎曲半徑不影響價格），大家選擇的時候需要注意所需要保護的電線電纜的一個彎曲度，另外就是拖鏈安裝在機械上所預留的一個安裝空間高度，一定要高于拖鏈的彎曲總高度。拖鏈彎曲總高度=拖鏈彎曲半徑*2+外高。如對此選擇還有什么疑惑的大家可以隨時聯系我們的客戶，我們會根據我們的專業知識給您一個合適的建議。
35電纜拖鏈?zhǔn)褂瞄L度=彎曲半徑+0.5*彎曲半徑+行程/2
